Detalles del producto

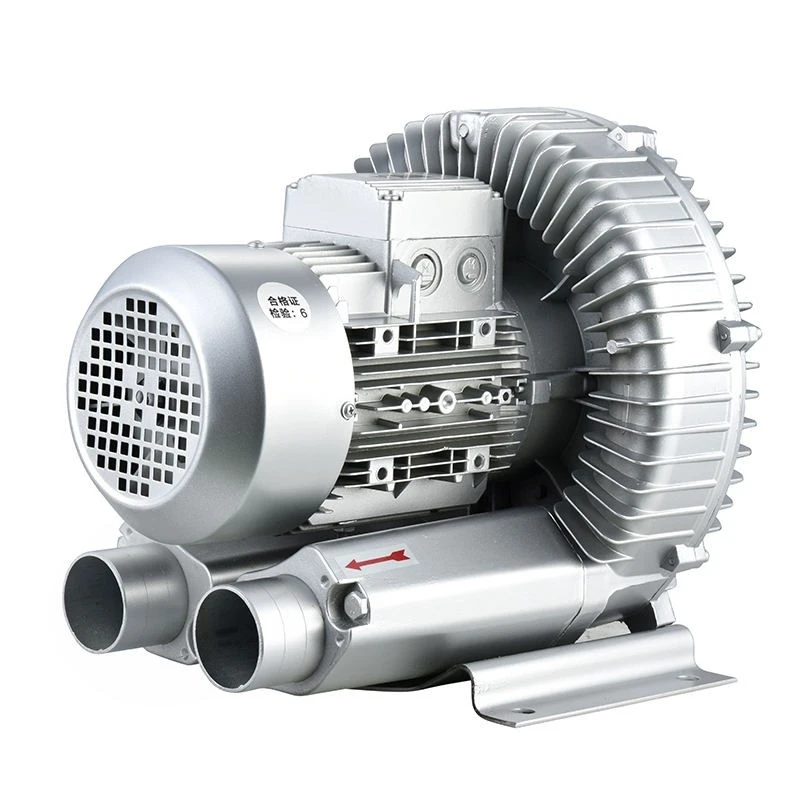

El soplador de anillo industrial de una sola etapa de 380 V es una bomba de aire de vórtice con motor trifásico diseñada para entornos de fábrica-exigentes donde la infraestructura eléctrica confiable de 380-voltios es estándar. Las imágenes del producto revelan una unidad completa de aleación de aluminio con una carcasa de bomba fundida con precisión-, aletas de refrigeración radiales integradas en cada superficie externa principal, una caja de conexiones sellada que soporta cableado trifásico- robusto y puertos de entrada y salida roscados asegurados en el lado inferior. Los diagramas de vista-despiezada exponen la arquitectura regenerativa de un único-impulsor: un impulsor equilibrado, un cuerpo de bomba, un conjunto de cojinetes con sello de aceite, juntas con juntas y una pila de motor completa - veinte componentes mapeados en una leyenda bilingüe. Los primeros planos-del material documentan la malla de entrada filtrada que atrapa las partículas en el aire y el conducto silenciador-incorporado revestido con una esponja densa-que absorbe el sonido para brindar comodidad acústica en el lugar de trabajo. El soplador de anillo industrial de una sola etapa de 380 V abarca potencias nominales de 0,37 kW a 5,5 kW a 50 Hz y ofrece presión y vacío constantes sin aceite en aplicaciones de ventilación química, sujeción de prensas de impresión, extracción de vapor textil y aireación de aguas residuales. Fabricadas en las instalaciones de Taizhou Yijia con mecanizado CNC y líneas de montaje organizadas, cada unidad pasa una inspección de calidad individual antes del envío. Para fábricas y talleres que operan con redes eléctricas trifásicas de 380 V, el soplador de anillo industrial de una etapa de 380 V proporciona la confiabilidad neumática certificada que exige la producción industrial de servicio continuo.

Tabla de parámetros de soplador vórtice de impulsor único-y explicación de las dimensiones generales de instalación

Tabla de parámetros de rendimiento del soplador vórtice de un solo-impulsor

Nombre del producto	Soplador de anillo de una etapa industrial 380V
Modelo	XGB-180
Tensión nominal	220 V
Corriente nominal	0.8 A
Frecuencia	50Hz
Presión máxima del viento	7kPa
Flujo máximo	50 m³/h
Presión máxima de succión	6kPa
Fuerza	0,18 kilovatios
Velocidad	2800 rpm
Ruido	Menor o igual a 55 dB
Peso neto (NO)	7,1 kilos
Peso bruto (GW)	7,5 kilos
Volumen de embalaje	24x22x17 CM

Explicación de las dimensiones de instalación del soplador vórtice de un solo-impulsor

Introducción a los escenarios de aplicación.

El soplador de anillo industrial de una etapa de 380 V está específicamente-diseñado para entornos industriales trifásicos- exigentes donde la infraestructura eléctrica de 380 V es el estándar operativo. En las instalaciones de procesamiento de productos químicos, proporciona ventilación y extracción de humos-de trabajo continuo, alejando el aire peligroso de las zonas de trabajo y manteniendo al mismo tiempo los márgenes de seguridad que cumplen con ATEX-. En la fabricación de automóviles, estos sopladores impulsan los sistemas de escape de las cabinas de pintura que mantienen una presión negativa constante para capturar el exceso de pintura y proteger a los trabajadores. Las plantas de tratamiento de aguas residuales-a gran escala utilizan el soplador de anillo industrial de una sola etapa de 380 V para rejillas de aireación subterráneas, suministrando el oxígeno disuelto que los procesos de lodos activados requieren para la eficiencia del tratamiento biológico. Los talleres de fabricación de acero utilizan el soplador para la extracción de humos de cortadoras de plasma CNC y la eliminación de humos de soldadura, conectándolos a redes de conductos centralizados. Más allá de estas aplicaciones principales, el soplador de anillo industrial de una sola etapa de 380 V sirve para el transporte neumático de materiales granulares, sistemas de limpieza por aspiración industriales, agitación de biogás en digestores anaeróbicos y recuperación de arena de fundición - allí donde la potencia trifásica-y la confiabilidad de grado industrial-son requisitos no-negociables.

Flujo de trabajo de procesamiento personalizado

Taizhou Yijia ofrece personalización OEM y ODM integral para el soplador de anillo industrial de una sola etapa de 380 V, guiando cada pedido a través de un flujo de trabajo de seis-pasos desde la consulta inicial hasta la entrega final.

Paso 1 - Análisis de requisitos: comparta especificaciones, dibujos o muestras de referencia con nuestro equipo de ingeniería para una evaluación de viabilidad técnica.

Paso 2 - Cotización técnica: reciba una propuesta detallada que cubra la configuración de voltaje, los parámetros de rendimiento, las opciones de color y la selección de accesorios.

Paso 3 - Producción de muestra: fabricamos unidades de pre-producción para verificar la calidad y confirmar el tiempo de entrega antes del compromiso de producción en masa.

Paso 4 - Confirmación del pedido: Una vez aprobada la muestra, se formaliza el pedido masivo con las condiciones de pago y calendario de entrega acordados.

Paso 5 - Fabricación: la producción se realiza a través de estaciones de prueba, ensamblaje y mecanizado CNC con inspecciones de calidad documentadas en cada etapa.

Paso 6 - Entrega: Los productos terminados se someten a un control de calidad final, un embalaje de exportación profesional y un envío con la documentación completa.

Embalaje y transporte

Introducción de fábrica

Preguntas frecuentes

P: ¿Qué es un soplador regenerativo y en qué se diferencia de un ventilador centrífugo?

R: Un soplador regenerativo, también llamado soplador de canal lateral o soplador de anillo, utiliza un impulsor sin-contacto que gira dentro de una carcasa con forma especial para regenerar la presión del aire a través de múltiples ciclos de compresión. A diferencia de los ventiladores centrífugos que aceleran el aire radialmente, los sopladores regenerativos logran una presión sustancialmente mayor en un diseño compacto de una sola-etapa mientras mantienen un flujo de aire 100% libre de aceite-- ideal para aplicaciones sensibles a la contaminación-.

P: ¿Qué diferencia a la serie XGB de la competencia?

R: La serie XGB cuenta con una carcasa de aleación de aluminio de grado aeronáutico-, devanados de motor de cobre 100 % puro en los modelos premium, rodamientos C&U de precisión con clasificación de 180 grados, conductos silenciadores integrados con una esponja absorbente de sonido-, entradas de aire filtrado y certificación de control de calidad individual antes del envío. Cada unidad pasa las pruebas de fábrica con verificación de rendimiento documentada.

P: ¿Cuánto ruido produce durante el funcionamiento?

R: Los niveles de ruido varían desde 46 dB(A) para los modelos más pequeños hasta 80 dB(A) para las unidades más grandes a 50 Hz - aproximadamente equivalente a una conversación tranquila en una oficina o en una calle concurrida. Todos los sopladores XGB cuentan con conductos silenciadores-incorporados con una esponja densa-que absorbe el sonido. Para entornos sensibles al ruido-, hay disponibles silenciadores externos y recintos acústicos como accesorios opcionales.

P: ¿Puedo utilizar un VFD (variador de frecuencia) para controlar la velocidad?

R: Sí, los sopladores XGB son compatibles con el control VFD dentro del rango de frecuencia nominal del motor (normalmente 25-60 Hz). El ajuste de velocidad le permite ajustar el flujo y la presión según los requisitos exactos de su proceso. Tenga en cuenta que reducir la velocidad reduce proporcionalmente tanto el flujo como la presión. Consulte a nuestro equipo técnico para obtener recomendaciones de tamaño de VFD.

P: ¿Cuánto duran los rodamientos?

R: En condiciones normales de funcionamiento (ambiente<40°C, clean air intake), the precision C&U sealed bearings typically last 20,000-30,000 operating hours. Factors reducing bearing life include excessive ambient temperature, contaminated intake air bypassing the filter, improper mounting causing vibration, and operation above rated pressure/flow. Replacement bearings are available from our spare parts inventory.

P: ¿Proporcionan muestras antes de realizar pedidos al por mayor?

R: Sí, recomendamos la evaluación de muestras antes de comprometerse con la producción a granel. Las unidades de muestra están disponibles a precios estándar con opciones de envío exprés. Para muestras personalizadas OEM, se aplica una tarifa de desarrollo de muestras que se acredita en su primer pedido al por mayor. Esto garantiza que pueda verificar la calidad, el rendimiento y las especificaciones antes de la producción completa.

P: ¿Cómo se empaqueta el soplador para envío internacional?

R: Cada soplador se empaqueta individualmente en una caja de cartón reforzada-de exportación con acolchado de espuma-cortado a medida. Varias unidades se paletizan sobre plataformas de madera fumigadas, se envuelven en una película barrera contra la humedad-y se aseguran con flejes industriales. Todos los envases cumplen con las normas fitosanitarias internacionales ISPM-15. El embalaje minorista de marca personalizado está disponible para los distribuidores.

P: ¿Se encargan del despacho de aduanas y los derechos de importación?

R: Proporcionamos toda la documentación de exportación necesaria, incluida la factura comercial, la lista de empaque y el certificado de origen. Los derechos de importación, impuestos y despacho de aduana en el país de destino son responsabilidad del comprador. Podemos proporcionar orientación sobre clasificación de códigos HS y recomendar agentes de aduanas en los principales mercados. Los términos DDP (entregado con derechos pagados) están disponibles para compradores calificados.

P: ¿Qué repuestos hay disponibles para comprar?

R: Mantenemos un inventario completo de repuestos que incluye impulsores, cojinetes, sellos de aceite, juntas, espuma silenciadora, elementos filtrantes, cajas de conexiones, ventiladores de motor, placas base y conjuntos completos de cabezales de bomba. Las piezas se empaquetan individualmente con instrucciones de instalación. Comuníquese con nuestro equipo de ventas con su número de modelo y la lista de piezas requeridas para conocer precios y disponibilidad.

P: ¿Qué es un soplador regenerativo y en qué se diferencia de un ventilador centrífugo?

R: Un soplador regenerativo, también llamado soplador de canal lateral o soplador de anillo, utiliza un impulsor sin-contacto que gira dentro de una carcasa con forma especial para regenerar la presión del aire a través de múltiples ciclos de compresión. A diferencia de los ventiladores centrífugos que aceleran el aire radialmente, los sopladores regenerativos logran una presión mucho mayor en un diseño compacto de una sola-etapa mientras mantienen un flujo de aire 100% libre de aceite-- ideal para aplicaciones donde se debe evitar la contaminación.
