Detalles del producto

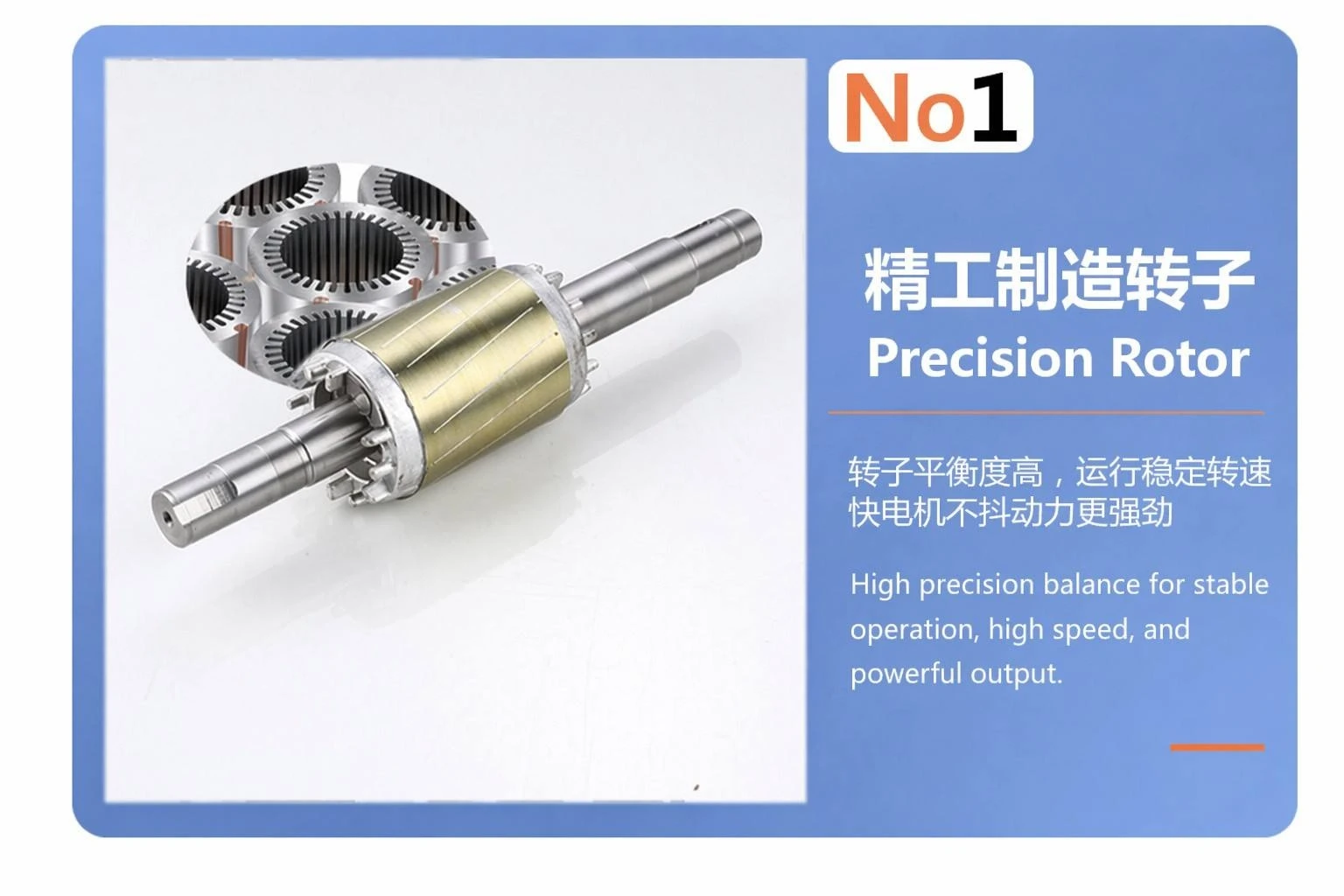

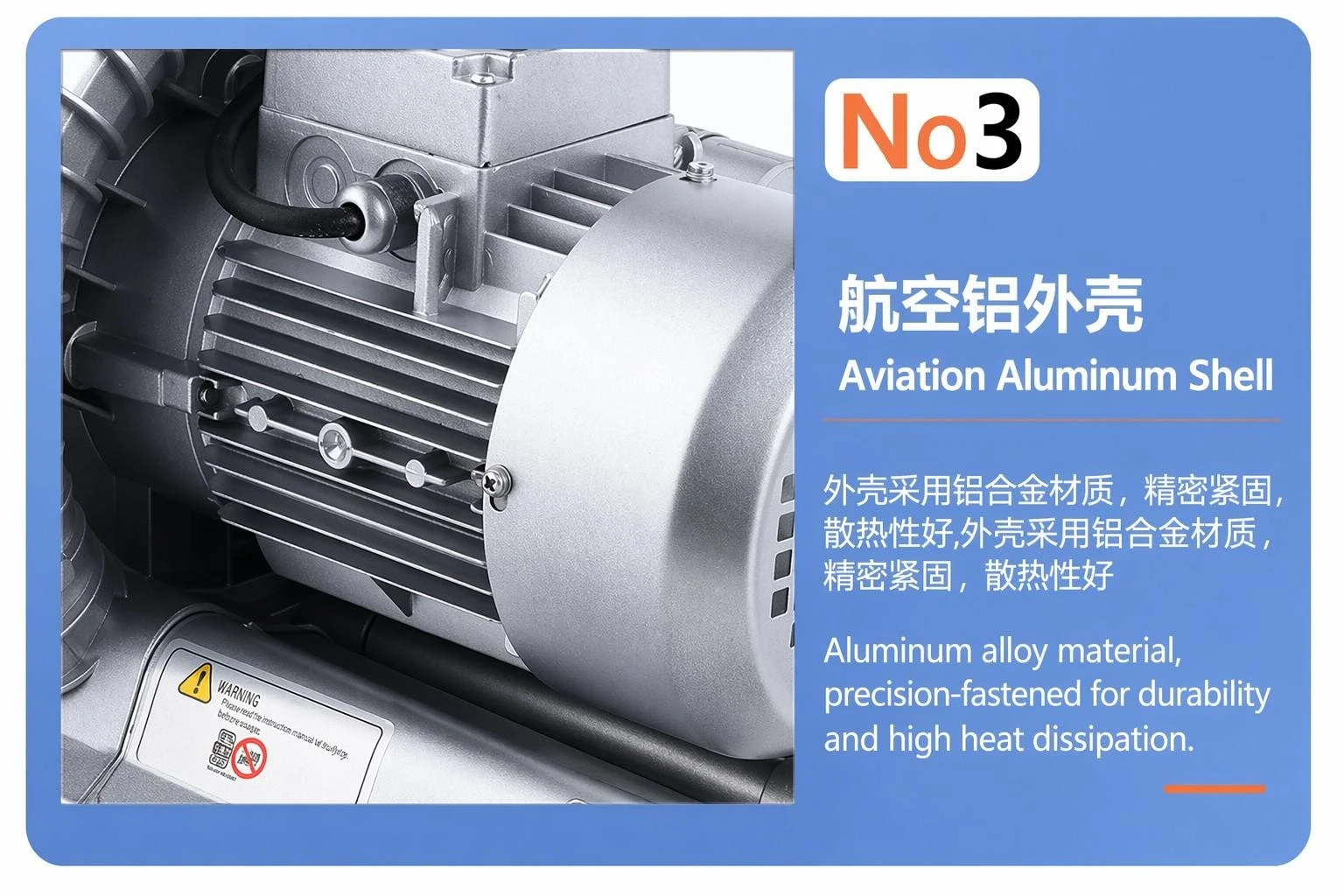

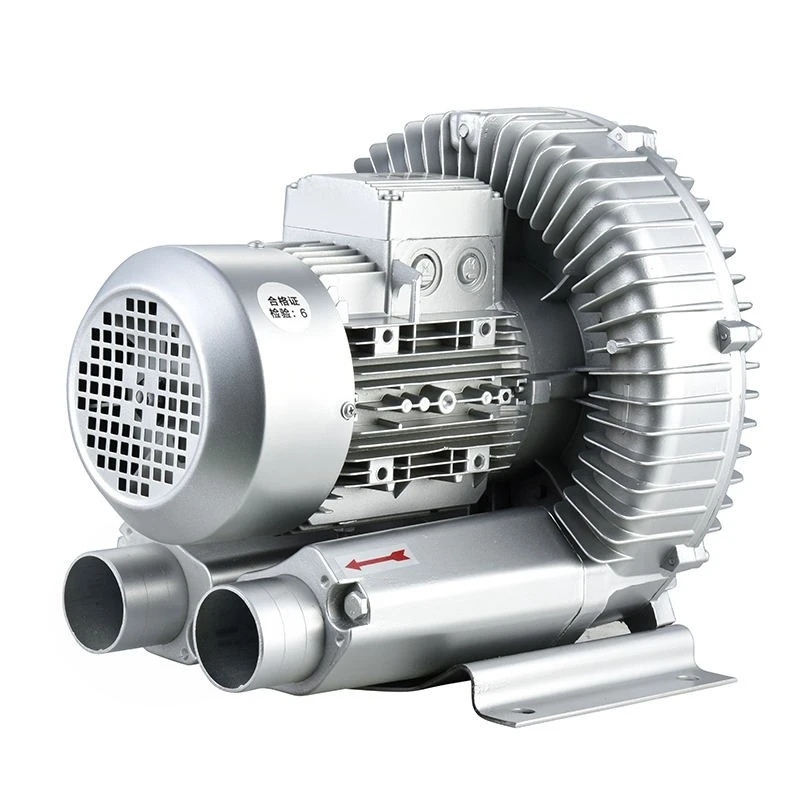

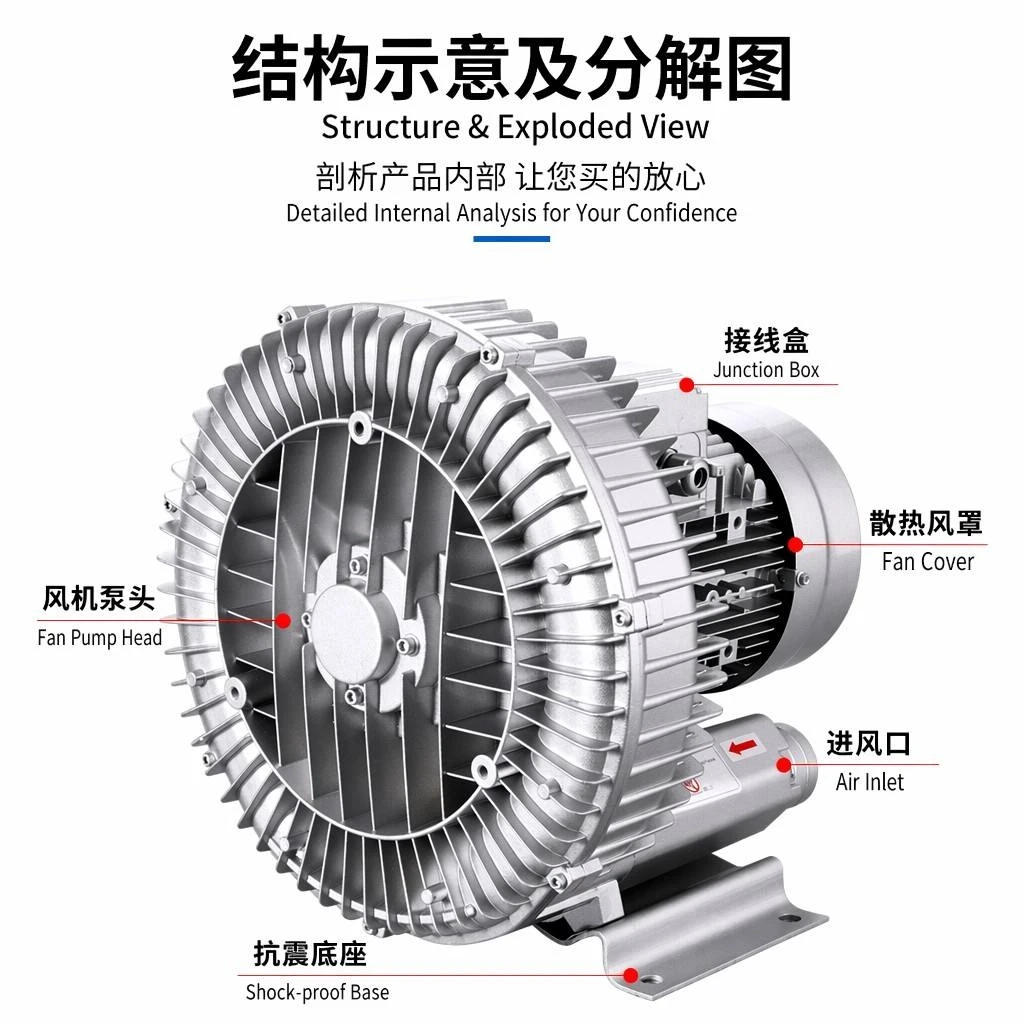

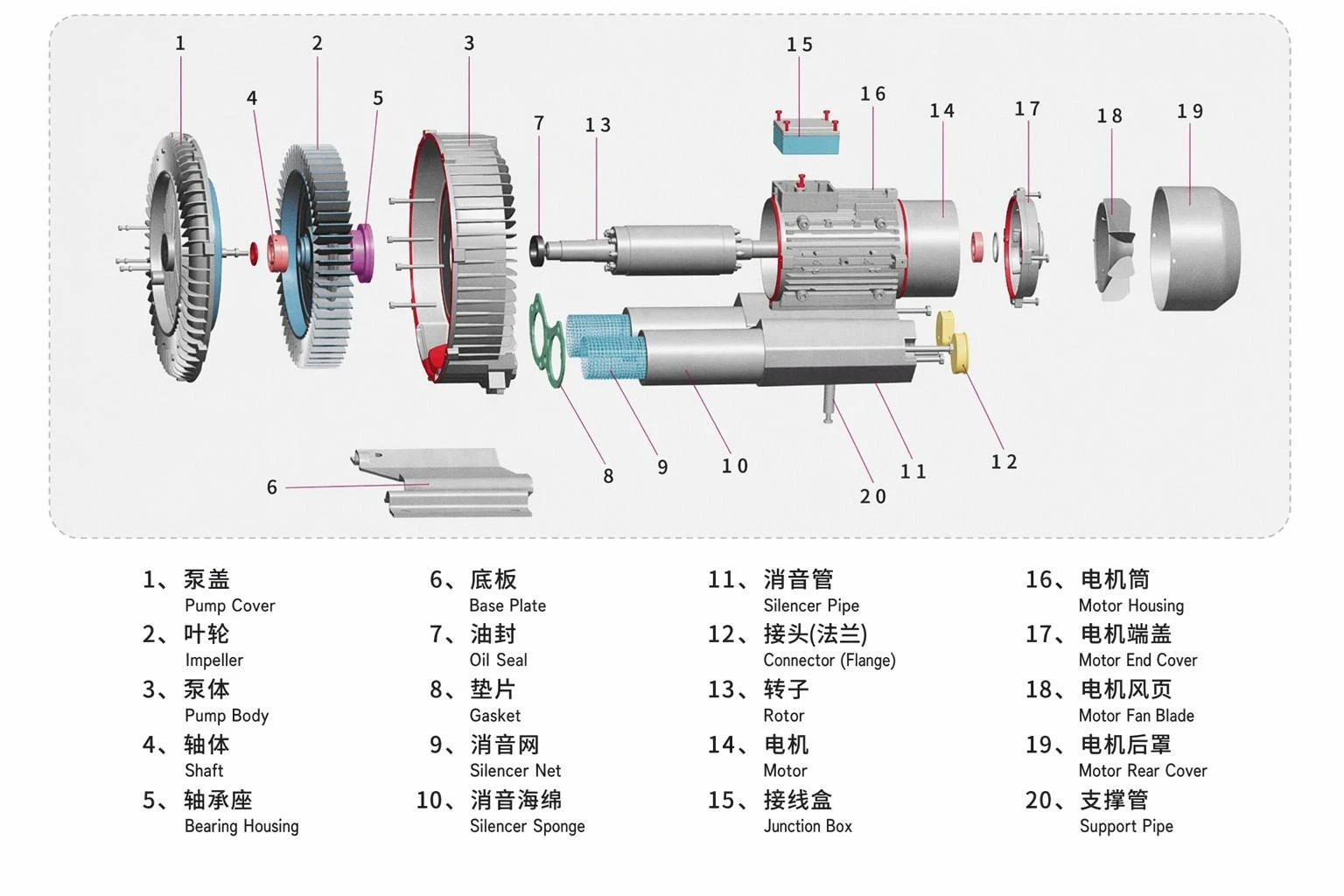

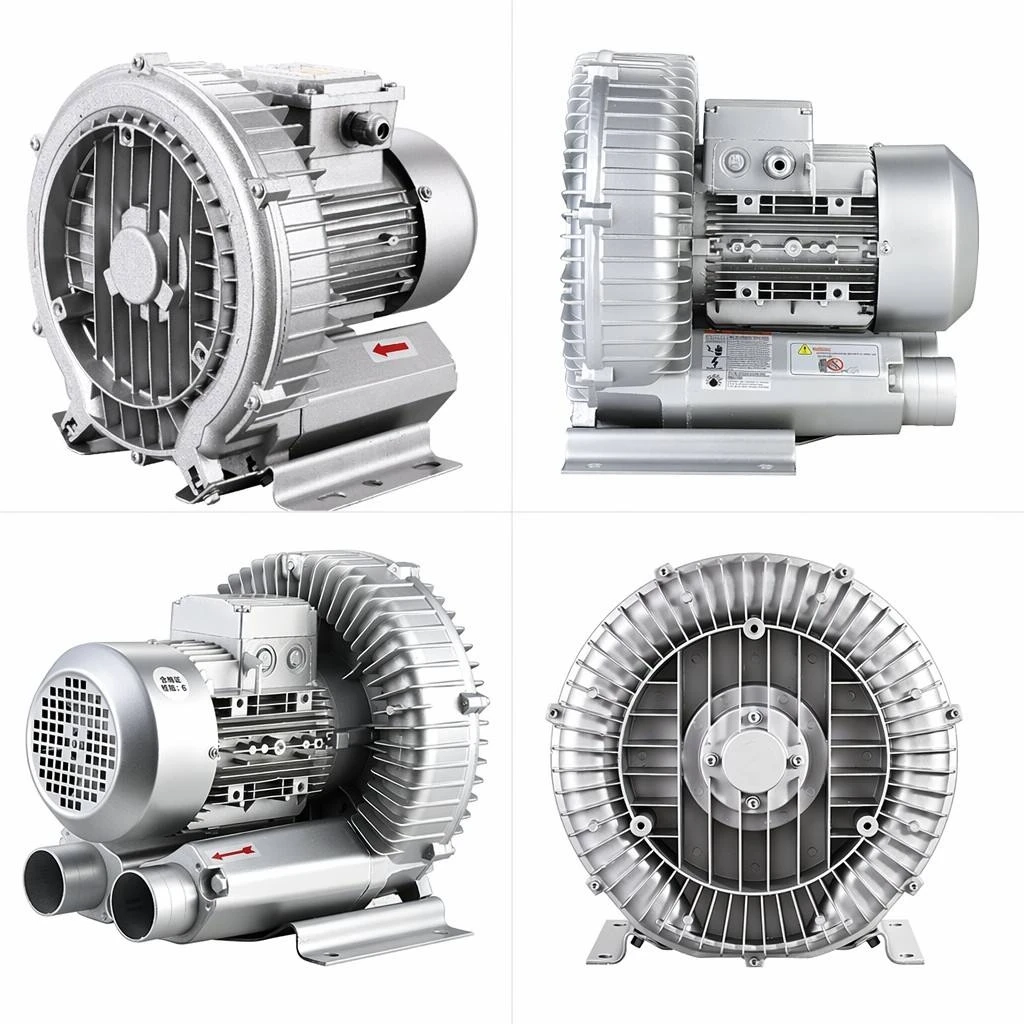

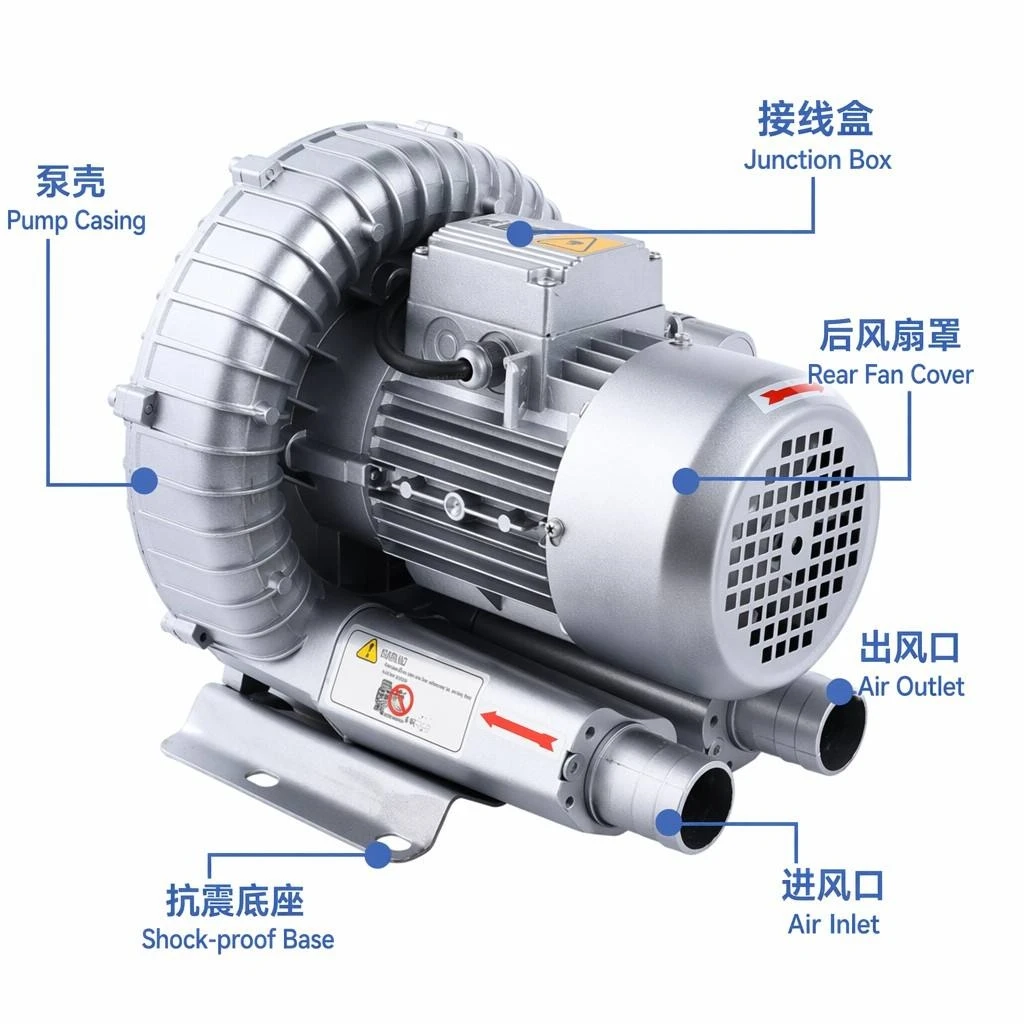

El soplador de anillo de una sola etapa con carcasa de aluminio presenta una solución neumática completa en la que cada componente exterior visible - cubierta de la bomba, cuerpo de la bomba, carcasa del motor, caja de conexiones y cubiertas de los extremos - está moldeado con precisión-a partir de una aleación de aluminio de grado aeronáutico-. Las imágenes reales-del producto tomadas desde cuatro ángulos muestran el acabado plateado uniforme, los profundos patrones de aletas disipadoras de calor-y la placa base de acero-a prueba de golpes con puntos de montaje pre-perforados claramente visibles debajo del ensamblaje. Las fotografías de la estructura interna muestran el impulsor único montado sobre un eje endurecido, sostenido por cojinetes sellados para altas temperaturas-, con una barrera de sello de aceite que separa la cámara del cojinete de la ruta del aire. La entrada de aire filtrado con su rejilla protectora y el conducto silenciador revestido internamente-aparecen prominentes en los primeros planos de los detalles del material. El soplador de anillo de una etapa con carcasa de aluminio cubre una amplia gama de productos con modelos adecuados para todo, desde extracción compacta de mesa hasta transporte neumático a escala industrial-a presiones que alcanzan los 62 kPa y caudales que superan los 2000 metros cúbicos por hora. Las imágenes de escenarios de aplicación ilustran la implementación en la impresión de placas de acero, la extracción de vapor para el planchado de telas, la formación al vacío de cartones de leche y los sistemas de transporte de soja. Para salas de máquinas marinas, terminales químicas costeras y líneas de procesamiento de calidad alimentaria-donde la integridad del material evita el riesgo de chispas, el soplador de anillo de una sola etapa con carcasa de aluminio ofrece confiabilidad comprobada.

Tabla de parámetros de soplador vórtice de impulsor único-y explicación de las dimensiones generales de instalación

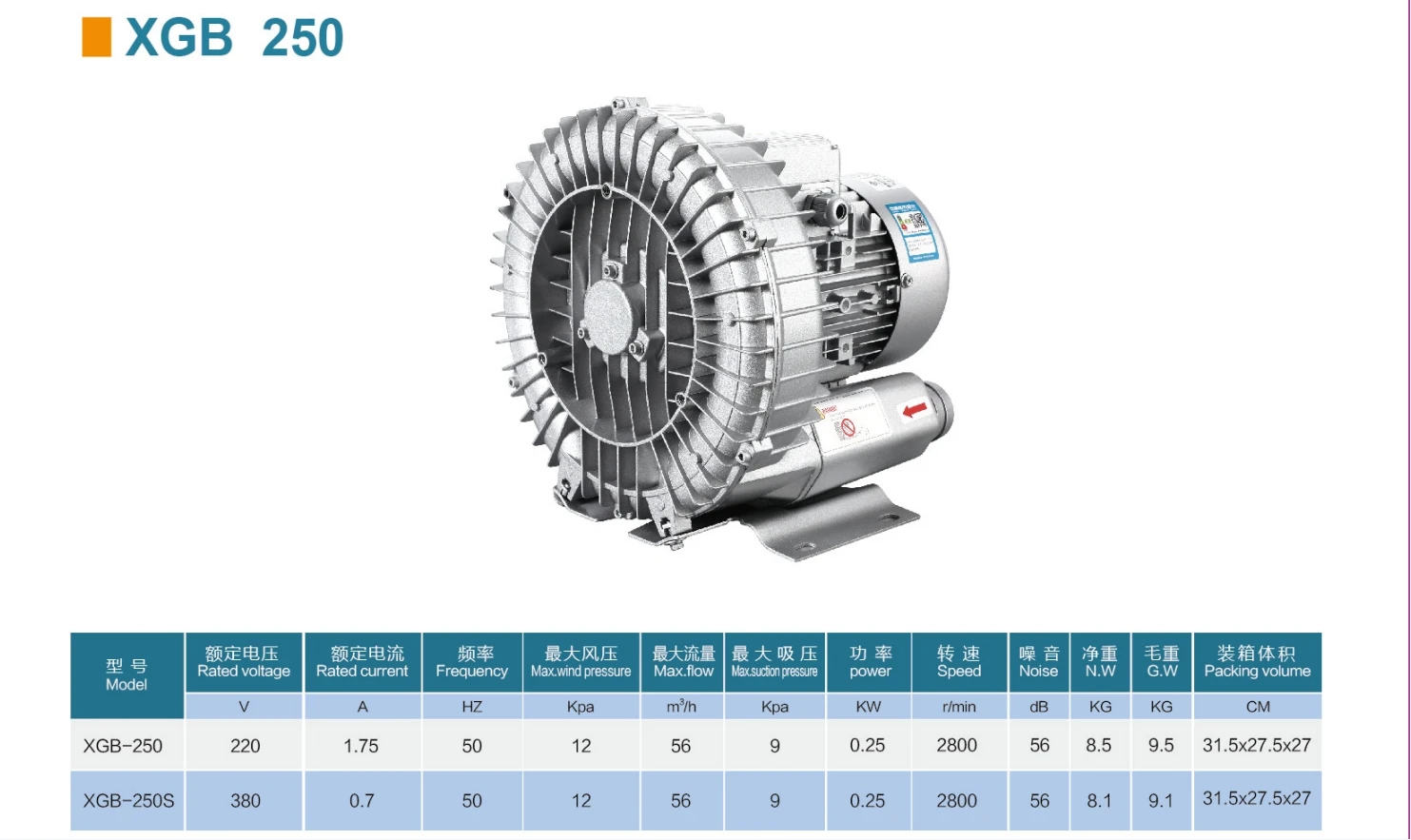

Tabla de parámetros de rendimiento del soplador Vortex de impulsor único

Nombre del producto	Soplador de anillo de una sola etapa con carcasa de aluminio
Modelo	XGB-250
Tensión nominal	220 V
Corriente nominal	1.75 A
Frecuencia	50Hz
Presión máxima del viento	12 kPa
Flujo máximo	56 m³/h
Presión máxima de succión	9kPa
Fuerza	0,25 kilovatios
Velocidad	2800 rpm
Ruido	Menor o igual a 56 dB
Peso neto (NO)	8,5 kilos
Peso bruto (GW)	9,5 kilos
Volumen de embalaje	31,5x27,5x27CM

Explicación de las dimensiones de instalación del soplador Vortex de un solo-impulsor

Un ancho de abanico de -
B - Longitud del ventilador
C - Altura del ventilador
E - Longitud lateral de la placa base
F - Diámetro de instalación
A1 - Paso del orificio frontal
C1 - Distancia desde el extremo hasta el orificio de montaje
C2 - Paso del orificio lateral

Introducción a los escenarios de aplicación.

El soplador de anillo de una etapa con carcasa de aluminio presenta un exterior completo de aleación de aluminio que resiste la corrosión y al mismo tiempo reduce el peso total del sistema - una doble ventaja para instalaciones costeras y equipos móviles. En entornos marinos y marinos, la resistencia natural de la carcasa de aluminio a la niebla salina y la humedad lo convierte en el material elegido para la ventilación de la sala de máquinas y los sistemas de extracción de aire de sentina. Las instalaciones de fabricación farmacéutica utilizan el soplador de anillo de una sola etapa con carcasa de aluminio en salas limpias donde la superficie de aluminio que no genera chispas cumple con los requisitos de seguridad para las áreas de manipulación de solventes-. Las fábricas textiles utilizan estos sopladores para la limpieza de telares y la succión de hilos, donde la carcasa liviana permite el montaje elevado en pórticos de producción. El soplador de anillo de una sola etapa con carcasa de aluminio también impulsa la extracción de humos de laboratorio, el control climático de preservación de artefactos de museos, la circulación de CO2 en invernaderos y la aspiración de salas limpias de semiconductores - entornos donde la integridad del material y el flujo de aire libre de contaminación-son especificaciones igualmente críticas.

Flujo de trabajo de procesamiento personalizado

Cada pedido de soplador de anillo de una sola etapa con carcasa de aluminio sigue el proceso de personalización comprobado de seis-etapas de Yijia, diseñado para ofrecer sopladores configurados con precisión para su mercado.

Etapa 1 - Revisión de requisitos: envíe especificaciones, diseños de referencia o muestras existentes para evaluación de ingeniería y sugerencias de optimización.

Etapa 2 - Propuesta comercial: reciba una cotización personalizada que cubra todos los parámetros de personalización - voltaje, color, marca, ajuste de rendimiento y accesorios.

Etapa 3 - Muestra de validación: unidades de evaluación producidas en condiciones de producción para aprobación de calidad y aprobación de especificaciones-.

Etapa 4 - Ejecución del pedido: producción a granel autorizada con condiciones de pago claras y programación basada en hitos-.

Etapa 5 - Fabricación de calidad: producción a través de instalaciones equipadas con CNC-con-inspección en línea en cada estación de ensamblaje y prueba.

Etapa 6 - Envío global: los productos terminados pasan el control de calidad final, reciben embalaje de calidad de exportación- y se envían con documentación completa.

Embalaje y transporte

Introducción de fábrica

Preguntas frecuentes

P: ¿Cuánto ruido produce durante el funcionamiento?

R: Los niveles de ruido varían desde 46 dB(A) para los modelos más pequeños hasta 80 dB(A) para las unidades más grandes a 50 Hz - aproximadamente equivalente a una conversación tranquila entre una oficina y una calle concurrida. Todos los sopladores XGB cuentan con conductos silenciadores-incorporados con una esponja densa-que absorbe el sonido. Para entornos sensibles al ruido-, hay disponibles silenciadores externos y recintos acústicos como accesorios opcionales.

P: ¿Cuál es la temperatura máxima de funcionamiento?

R: Los sopladores XGB estándar funcionan de manera confiable en temperaturas ambiente de -15 grados a 40 grados y la temperatura del aire en la entrada no excede los 40 grados. El motor está clasificado para aislamiento Clase F (155 grados) y los rodamientos están especificados para 180 grados. Para aplicaciones de alta temperatura, comuníquese con nuestro equipo de ingeniería para obtener configuraciones personalizadas.

P: ¿El motor tiene protección contra sobrecarga?

R: El motor del ventilador en sí no incluye-protección térmica incorporada. Recomendamos encarecidamente instalar un disyuntor de protección del motor o un relé de sobrecarga térmica con la clasificación adecuada en su panel eléctrico. Esto protege el motor contra condiciones de pérdida de fase, sobrecorriente y sobrecarga térmica de acuerdo con los códigos eléctricos locales.

P: ¿Cuánto duran los rodamientos?

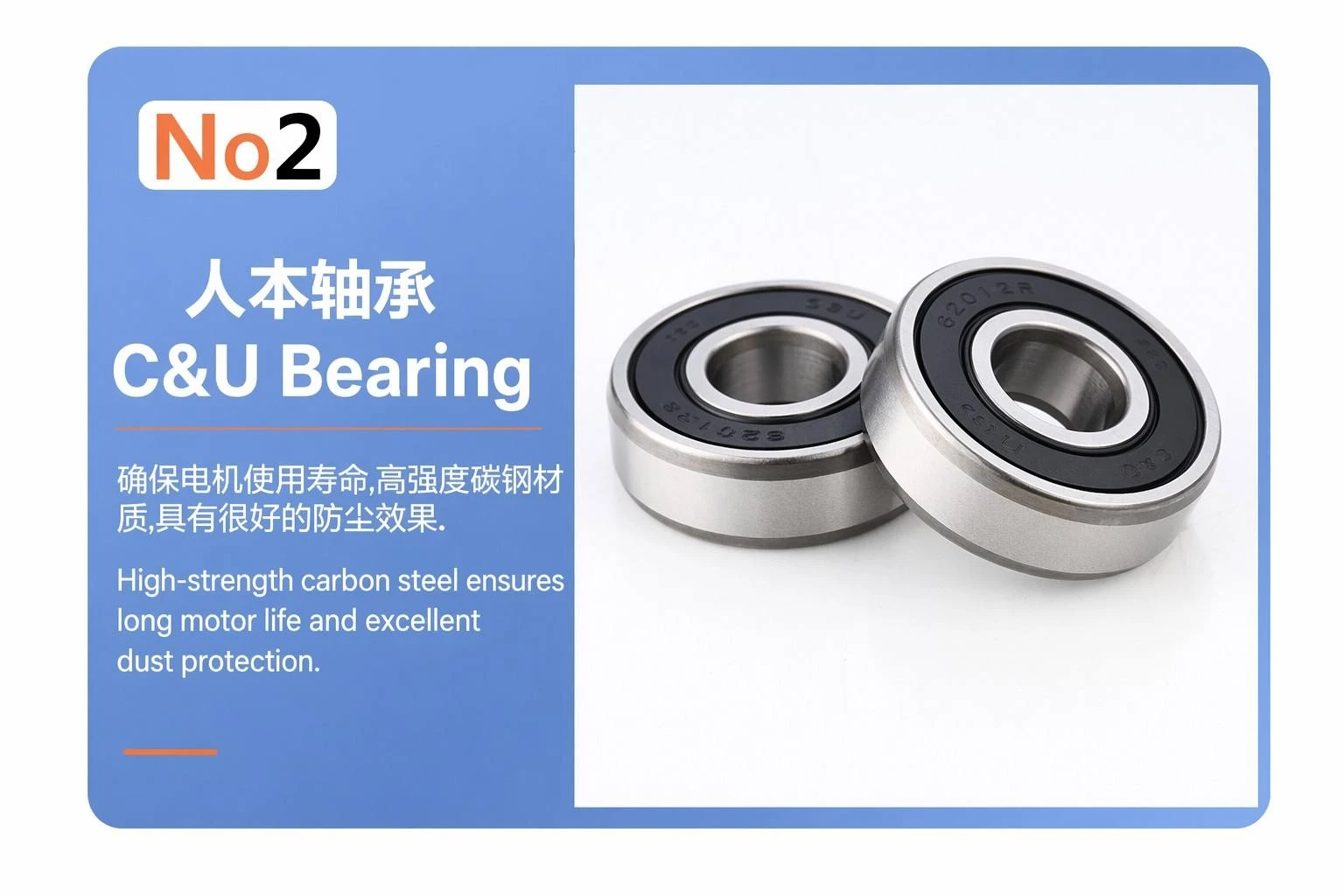

R: En condiciones normales de funcionamiento (ambiente<40°C, clean air intake), the precision C&U sealed bearings typically last 20,000-30,000 operating hours. Factors reducing bearing life include excessive ambient temperature, contaminated intake air bypassing the filter, improper mounting causing vibration, and operation above rated pressure/flow. Replacement bearings are available from our spare parts inventory.

P: ¿Cuál es la cantidad mínima de pedido y el plazo de entrega típico?

R: Se aceptan pedidos de muestra de unidades individuales para su evaluación. Los modelos estándar se envían en un plazo de 3 a 7 días hábiles a partir del stock en almacén. Los pedidos OEM personalizados con voltaje, color o marca especiales generalmente requieren entre 15 y 25 días hábiles, según el volumen y la complejidad. Póngase en contacto con nuestro equipo de ventas para conocer la disponibilidad actual y los plazos de entrega precisos.

P: ¿Qué condiciones de pago aceptan?

R: Para muestras y pedidos pequeños, aceptamos T/T (transferencia bancaria), Western Union y las principales plataformas de garantía comercial. Para pedidos OEM a granel, los términos estándar son un depósito del 30 % con el pedido y un saldo del 70 % antes del envío. La carta de crédito (L/C) está disponible para compradores calificados. Póngase en contacto con nuestro equipo de ventas para analizar los términos que se adapten a sus requisitos de adquisición.

P: ¿Se encargan del despacho de aduanas y los derechos de importación?

R: Proporcionamos toda la documentación de exportación necesaria, incluida la factura comercial, la lista de empaque y el certificado de origen. Los derechos de importación, impuestos y despacho de aduana en el país de destino son responsabilidad del comprador. Podemos proporcionar orientación sobre clasificación de códigos HS y recomendar agentes de aduanas en los principales mercados. Los términos DDP (entregado con derechos pagados) están disponibles para compradores calificados.

P: ¿Cómo obtengo soporte técnico después de la compra?

R: Nuestro equipo de soporte posventa-está disponible por correo electrónico, WhatsApp y videollamada durante el horario comercial (GMT+8). Proporcionamos orientación para la instalación, asistencia para la resolución de problemas y recomendaciones de mantenimiento. Para problemas complejos, podemos organizar una inspección por video en vivo de su instalación. Las piezas de repuesto y las unidades de reemplazo se envían dentro de las 48 horas posteriores a la confirmación de los reclamos de garantía.

P: ¿Puedo devolver un soplador si no cumple con mis requisitos?

R: Respaldamos la calidad de nuestros productos. Si un modelo estándar no cumple con los requisitos de su solicitud y la unidad está en su estado original, se aceptan devoluciones dentro de los 30 días sujetas a una tarifa de reposición. Recomendamos encarecidamente una evaluación de muestras antes de realizar pedidos al por mayor para confirmar la idoneidad. Las unidades OEM personalizadas no-no se pueden devolver, ya que se fabrican según sus especificaciones exclusivas.

P: ¿Cómo se compara un soplador de una sola-etapa con un modelo de dos-etapa?

R: Un soplador de una sola-etapa utiliza un impulsor para comprimir el aire a través del canal lateral, generando una presión normalmente de hasta 600 mbar. Los modelos de doble-etapa montan dos impulsores en serie para una presión más alta. Las unidades de una sola-etapa son más compactas, más asequibles y suficientes para la gran mayoría de aplicaciones industriales de vacío y presión. Recomendamos una sola-etapa a menos que su aplicación requiera específicamente presiones superiores a 600 mbar.
